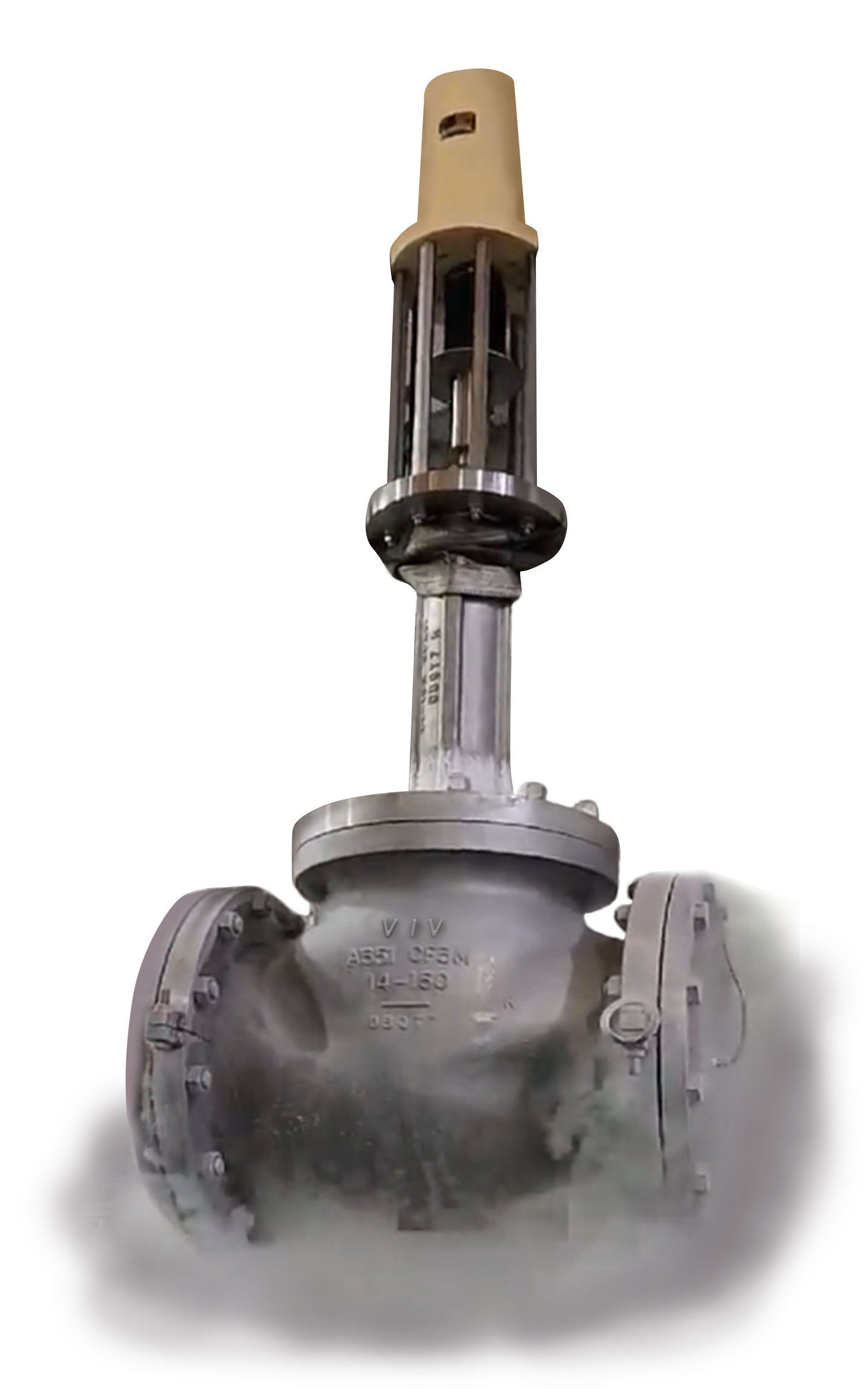

초저온 콘트롤 밸브
LNG 캐리어, 초저온 유조선 등에서 사용되는 고성능 제어밸브입니다. 초저온의 환경에서도 우수한
작동성과 ANSI Class V를 만족하는 탁월한 기밀성을 가지고 있습니다.
특장점
폐쇄 기밀성(No Leakage)
정밀 제어용 등비형 유량 특성
내구성 강화 최적화 설계
주요 Spec
| Pressure Drop | 1~3 Stage |
|---|---|
| Size | ¼”~20” |
| Pressure | ANSI Class #150~#2500 |
| Temperature | -196 ~ 60℃ |
| Body Type | Globe, Angle, 3-way |
| Leakage | ANSI Class V, no leak |
| Connection | RF, BW |
| Material | Stainless Steel |
콘트롤 밸브 시트 누설 등급 (ANSI/FCI 70.2)
| 누설 등급 (Leakage Class) | 최대 시트 누설 | 시험 유체 및 압력 |
| Class I | 사용자와 공급자가 서로 동의한 수준 | 없음 |
|---|---|---|
| Class II | 밸브 정격 용량의 0.5% | 공기 또는 물 (3.5 kg/㎠) |
| Class III | 밸브 정격 용량의 0.1% | 공기 또는 물 (3.5 kg/㎠) |
| Class IV | 밸브 정격 용량의 0.01% | 공기 또는 물 (3.5 kg/㎠) |
| Class V | 5×10-13㎥/s 수준 | 물 (최대 운전압력) |
| Class VI | 별도 표로 규정 | 공기 또는 질소(3.5kg/㎠ 또는 이 압력 이하의 최대운전 압력) |

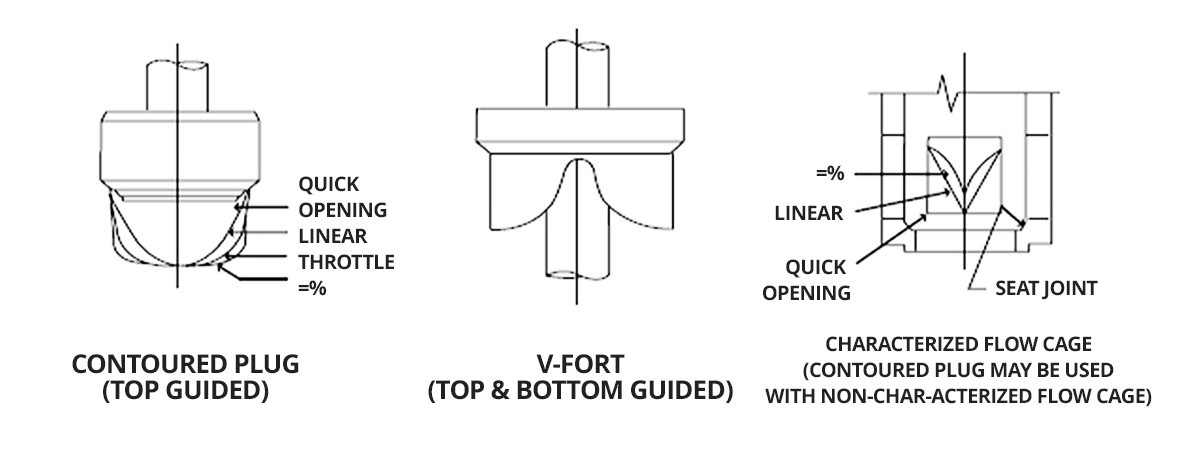

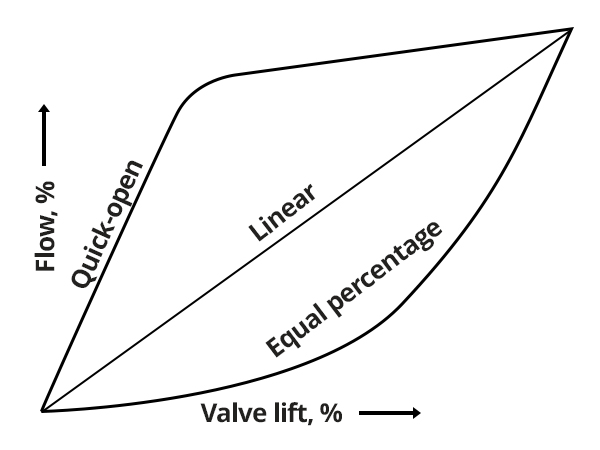

플러그를 통한 유량제어
Linear Flow Characteristic
적용밸브
Liquid Level Control
일정범위 내에서의 Flow Control
Valve Plug Travel과 비례하여 유량이 비례
Travel이 50%일 경우 유량 50%
Travel이 80%일 경우 유량 80%
사용밸브
D/A Level Control Valve
Equal Percentage Characteristic
Valve Plug Travel이 변화(%) 시 유량은
현재 유량에서 동일한 변화(%)
Travel이 50%일 경우 유량 18%
Travel이 80%일 경우 유량 50%
적용밸브
Pressure Control
Pressure Drop이 클 경우
사용밸브
BLCV
Modified Parabolic
Linear와 Equal Percentage 사이
저유량에서 정교한 교축동작과 고유량에서
Linear와 유사하게 동작
저유량에서 정교한 교축동작과 고유량에서
Linear와 유사하게 동작
Quick Open Characteristic
신속개방이 필요한 밸브
Travel이 50%일 경우 유량 80%
Travel이 80%일 경우 유량 95%
적용밸브
Relief Valve
